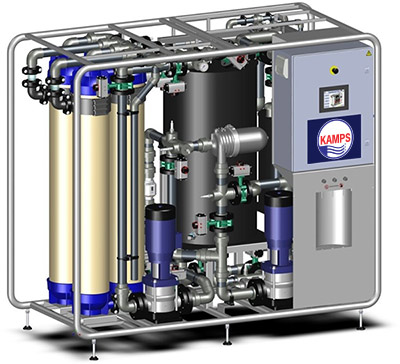

membrane inside out

membrane inside out closeup

Le système d’ultrafiltration inside-out KAMPS est un équipement d’ultrafiltration compact, rapidement intégrable et autonome capable de s'adapter à votre source d'eau brute.

Equipé de 1 à 4 modules membranaires ZW700B, la version simplifié peut produire jusqu'à 350 m3/jour d’eau clarifiée et assainie à partir d’eaux de surface, souterraines, de mer ou de réseau.

1. Comment ça marche

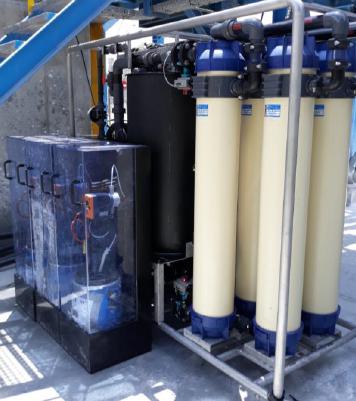

comment

Le fonctionnement automatique du système KAMPS assure une sécurité parfaite et une exploitation facile de l’unité. L’eau à traiter est dans un premier temps préfiltrée empêchant l’introduction de macro-particules. Elle est ensuite envoyée à basse pression (< 0,3 bar) dans les modules d’ultrafiltration. La membrane agit comme un filtre qui arrête toutes les impuretés de taille supérieure à 0,02 μm.

Le système alterne automatiquement, en fonction de la qualité de l’eau brute, des séquences de filtration et de rétrolavage.

En cas de variation de la qualité de l'eau brute, l’instrumentation optionnelle permet à l'unité d'adapter ses cycles de production et de nettoyage en conséquence.

Issus de l’expérience développée au sein des grandes usines de production d’eau potable, le système KAMPS bénéficie des dernières améliorations de procédé visant à diminuer les pertes en eau et la consommation d’énergie. Afin de maintenir leur performance, les membranes peuvent subir des cycles de lavage à l’eau qui peuvent être complétés par des produits chimiques simples (acide, base ou chlore).

Ces différentes fonctionnalités seront utilisées en fonction de la qualité de l’eau brute, de la performance de l’unité et des paramètres définis lors de la mise en service.

2. Applications

applications

Production d'eau potable

  • petites villes, zones isolées
  • réhabilitations de petites installations
  • hôtels et centres de vacances
  • situations d'urgence
  • hôpitaux…

Production d'eau de process

  • embouteillage
  • agro-alimentaire
  • cosmétique & pharmaceutique…

Prétraitement RO

  • Agro-alimentaire, énergie, tout type d’industries ...

Préfiltration d'eau de mer

  • prétraitement de petites unités de dessalement

Réutilisation de l'eau à partir d’effluents tertiaires

3. Les points forts

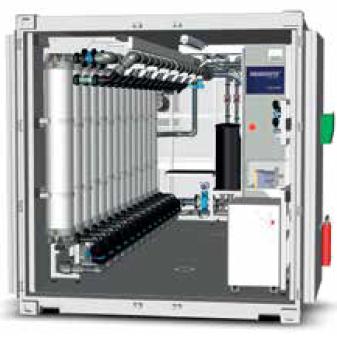

points forts

Installation rapide

  • prêt à raccorder électriquement et hydrauliquement
  • encombrement réduit pour une intégration dans des espaces restreints

Santé et sécurité

  • barrière physique aux bactéries, virus et particules
  • eau traitée de qualité constante quelque soit les évènements météorologiques ou pollutions accidentelles
  • réduction des métaux particulaires (fer, aluminium…)
  • compatible avec une eau chlorée en continu
  • exploitation

Gestion entièrement automatisée

  • auto-régulation de l’unité en fonction de la qualité d’eau entrante et de l’encrassement des membranes
  • possibilité de gestion et diagnostic de l’unité à distance
  • production sécurisée grâce aux tests d’intégrité automatiques
  • possibilité de raccorder des équipements optionnels (bâche, pompes doseuses,…) directement gérés par l’automate de l’unité

4. Données techniques

  • turbidité maximale en entrée : 100 NFU
  • basse consommation : filtration basse pression < 0,3 bar
  • pression maximale en sortie : < 1 bar
  • Port ethernet

5. Les performances

  • débit : de 1 à 16 m3/heure/système max 3400m³/j en conteneur
  • turbidité de l’eau ultrafiltrée :
  • < 0,1 NFU (100% du temps)
  • abattement 6 log des bactéries et cystes, et 4 log des virus
  • indice de colmatage :
  • SDI < 3 (100% du temps)

6. Exemple container

exemple container

  1. Module d’ ultrafiltration
  2. Pompe d’alimentation eaux brutes
  3. Préfiltration
  4. Tableau de contrôle et tableaux électrique
  5. Poste d’injection de chlorine
  6. Conditionnement d’air

exemple container 2
